QuickBuild에서 ToolBlock 사용하기

Cognex를 사용할 시, 여러 tool을 마음대로 바꿔가며 결과를 구할 수 있도록 프로그램 하기 위해 Cognex에서 제공하는 vpp 파일을 사용한다.

여기서 주의할 점은 Cognex에서 사용하는 모든 파일은 vpp라는 확장자를 가지고 있다. 그렇기 때문에 정확한 tool에서 제공하는 vpp를 읽어와야 한다.

VisionPro tool은 각각 저장할 수 있지만 가장 다루기 쉬운 ToolBock를 사용하기로 한다.

Job 파일의 경우 이미지 소스와 연동되는 것 같아서 Cognex에서 직접 카메라가 연결되지 않았을 때 처리가 어려운 면이 있었다.

그런 면에서 ToolBlock이 다루기 쉬웠다.



우선 VisionProc QuickBuild에서 ToolBlock을 사용하려면 다음과 같은 순서로 추가하면 된다.

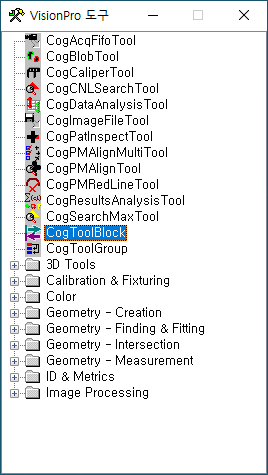

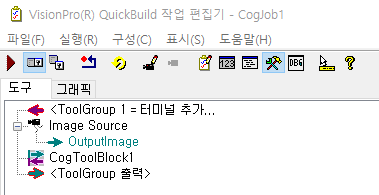

QuickBuild를 실행한 뒤, Job 파일을 더블 클릭하면 Tool Group 창이 열린다. 여기에 Tool Box에서 CogToolBlock을 추가한다.

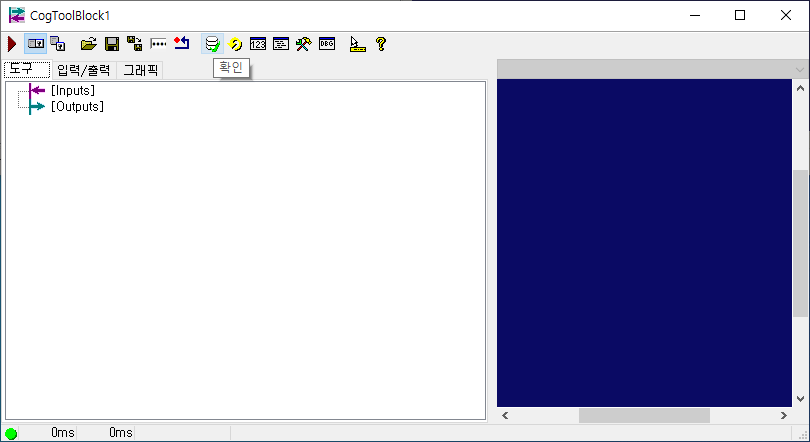

추가된 ToolBlock은 input/output이 없기 때문에 이를 사용하기 위해서는 input/output 설정을 해줘야 한다.

Input만 설정하여 사용할 예정이며, output 이 필요한 경우 input과 같은 방법으로 추가하면 된다.

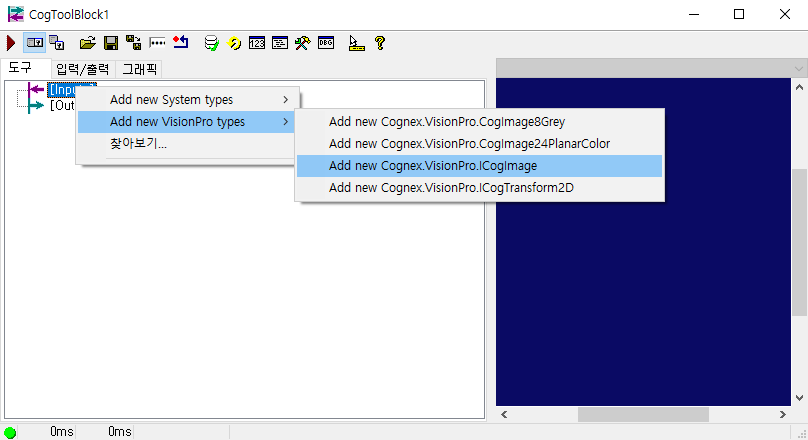

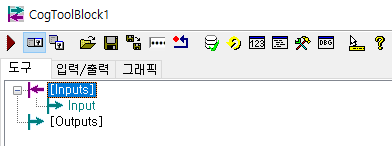

input에 우클릭하여 input으로 할 type을 설정하면 input이 추가 된다.

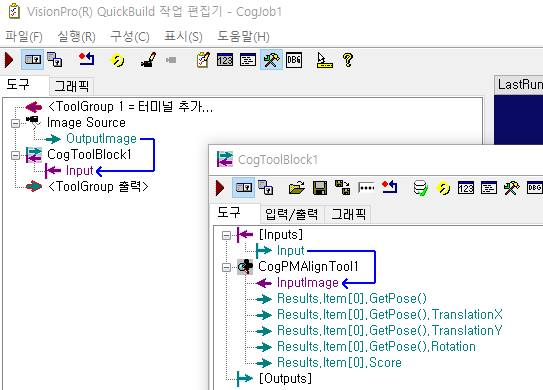

이제 Tool을 선정하고 링크를 연결하여 사용할 수 있다.

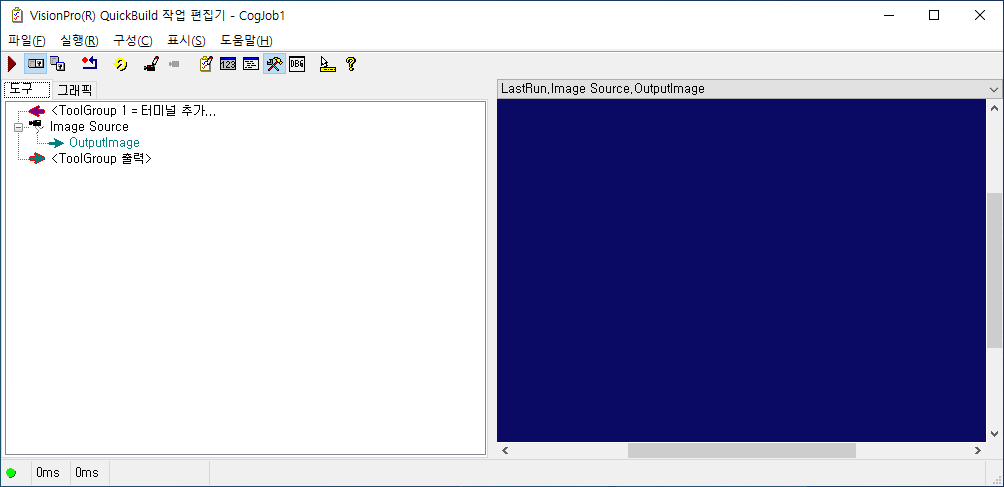

이제, Job으로 가서 Image Source를 더블 클릭하여 Image Source에 이미지를 선택한다.

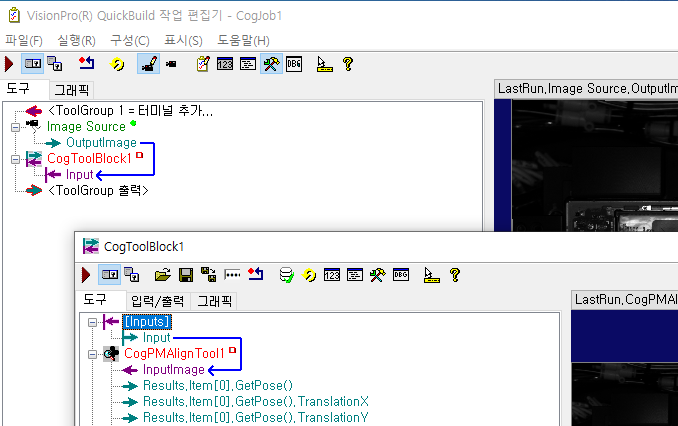

가져온 이미지로 작업을 진행하려면 Job 화면에서 Run을 실행해야 한다. ToolBlock에서 실행을 누르면 가져 오지 않는다.
